Válvula de PEEP: função, conexão e compatibilidade
Quando o ciclo respiratório alcança o ponto em que a pressão tenderia a retornar ao nível atmosférico, a válvula de PEEP determina quanto dessa pressão será preservada.
A peça parece simples: um corpo plástico, uma conexão e um seletor graduado em cmH₂O. Dentro do circuito, porém, ela precisa responder ao fluxo expiratório sem impedir a saída do gás nem liberar a pressão antes do limite ajustado.
Uma válvula externa acoplada a um reanimador, o controle de PEEP de um ventilador microprocessado e a pressão contínua de um sistema CPAP produzem efeitos relacionados, embora utilizem arquiteturas diferentes.
Conhecer essas diferenças melhora a compra, a montagem e o teste pré-uso.
Também permite avaliar os equipamentos da Mhédica considerando como cada plataforma aplica, monitora ou sustenta a pressão ao final da expiração.
O que é PEEP e por que manter pressão após a expiração?
PEEP é a sigla inglesa para pressão positiva ao final da expiração.
Uma revisão técnica sobre reanimadores manuais descreve a válvula de PEEP acoplada à saída expiratória da válvula do paciente em modelos preparados para esse recurso.
Ela não pertence à entrada de oxigênio, nem ao reservatório, nem à conexão inspiratória.
O parâmetro descreve a pressão acima do nível atmosférico que permanece nas vias aéreas quando a saída do gás expirado chega ao fim.
Sem suporte, determinadas unidades alveolares podem perder volume e fechar ao término do ciclo, sobretudo quando existe redução da capacidade residual funcional, edema, atelectasia ou heterogeneidade importante na mecânica pulmonar.
A pressão positiva cria uma condição de base para o ciclo seguinte. Quando bem indicada e titulada, ela pode:
Aumentar o volume pulmonar mantido ao final da expiração;
Reduzir o fechamento repetitivo de unidades alveolares instáveis;
Melhorar a relação entre ventilação e perfusão em áreas recrutáveis;
Diminuir o shunt pulmonar e favorecer a oxigenação;
Preservar parte do recrutamento obtido durante a inspiração.
O efeito não corresponde ao fornecimento contínuo de oxigênio para dentro do pulmão.
A PEEP modifica o ponto de equilíbrio do sistema respiratório, mantendo uma pressão de abertura que influencia o volume pulmonar expiratório final.
Por essa razão, o ajuste é acompanhado por oxigenação, complacência, pressão de platô, pressão de distensão, ventilação e repercussão circulatória.
A válvula de PEEP oferece ao sistema manual uma maneira prática de estabelecer essa pressão residual.
Seu uso continua dependente da indicação, da faixa prescrita, da técnica de ventilação e da confirmação por monitorização apropriada.
A diferença entre PEEP aplicada e auto-PEEP
A PEEP aplicada, também chamada de extrínseca, é escolhida deliberadamente no ventilador ou na válvula mecânica.
O sistema cria uma resistência expiratória conhecida para conservar pressão no circuito ao final de cada ciclo.
A auto-PEEP é gerada dentro do próprio sistema respiratório quando a expiração não termina antes da inspiração seguinte.
Parte do gás permanece aprisionada, o volume pulmonar aumenta progressivamente e a pressão alveolar final fica acima do valor externo programado.
Esse fenômeno aparece com maior facilidade quando há:
Uma resistência elevada ao fluxo expiratório, como em broncoespasmo ou obstrução;
Um tempo expiratório curto diante da constante de tempo pulmonar;
Uma frequência respiratória excessiva ou um volume corrente elevado;
Uma obstrução no tubo, no filtro ou no ramo expiratório;
Uma assincronia que encurta a exalação e favorece o empilhamento de ciclos.
Em pacientes passivos e sob condições apropriadas, uma pausa expiratória permite estimar a PEEP total.
A diferença entre a PEEP total e a PEEP externa fornece uma estimativa da componente intrínseca.
A auto-PEEP impõe uma carga para o paciente acionar o ventilador, favorece a hiperinsuflação dinâmica e pode comprometer a hemodinâmica.
A PEEP externa também pode participar de estratégias específicas em pacientes com limitação ao fluxo, desde que seja ajustada com monitorização e conhecimento da pressão intrínseca.
Como a válvula de PEEP mantém a pressão?
A maioria das válvulas ajustáveis utiliza um mecanismo de limiar formado por mola, diafragma ou disco de vedação.
O seletor comprime a mola e modifica a força necessária para afastar o elemento que fecha a passagem expiratória.
Durante a inspiração, a válvula unidirecional do reanimador direciona o gás ao paciente. Na expiração, o fluxo toma outra rota e chega à face de entrada da válvula de PEEP.
O mecanismo responde em três momentos:
A válvula permanece fechada enquanto a pressão exercida pelo gás não supera a força ajustada;
A passagem se abre quando a pressão a montante alcança o limiar mecânico;
O componente volta a se aproximar da sede conforme o fluxo diminui, limitando a queda da pressão;
Girar o seletor para uma faixa maior costuma aumentar a compressão da mola.
A pressão indicada no anel é nominal. Ela representa o ponto de operação previsto para condições definidas, e não uma leitura contínua da pressão presente nas vias aéreas.
Em sistemas com fluxo contínuo, o gás fornecido ajuda a manter a pressão contra a resistência expiratória.
No reanimador autoinflável, a energia vem principalmente do recolhimento elástico do pulmão e do tórax durante a saída do volume entregue.
A válvula de PEEP funciona como um resistor de abertura controlada,; ela não substitui um manômetro.
Reanimador manual, CPAP e ventilador usam a mesma PEEP?
A palavra PEEP identifica o estado ao final da expiração; ela não transforma todos os sistemas respiratórios em equipamentos equivalentes.
No reanimador manual, a válvula externa cria resistência na saída do gás. A pressão depende da integridade da peça, da vedação da interface e da forma como o operador comprime o balão e organiza o ritmo ventilatório.
No CPAP, uma fonte mantém fluxo e pressão positiva durante todo o ciclo espontâneo.
O elemento expiratório participa do equilíbrio entre o gás fornecido, a resistência da saída e os vazamentos intencionais ou acidentais.
Em modalidades binível, a pressão expiratória costuma aparecer como EPAP (Expiratory Positive Airway Pressure - Pressão Expiratória Positiva nas Vias Aéreas) . Ela ocupa o patamar inferior entre duas pressões e exerce função semelhante à PEEP na preservação da pressão ao término da exalação.
No ventilador microprocessado, o controle acontece pela coordenação entre turbina ou suprimento de gás, sensores e válvula expiratória.
O equipamento mede a pressão, compara o resultado com o ajuste e utiliza alarmes para reconhecer desvios relevantes.
Uma válvula usada com reanimador pode ser autorizada para determinados sistemas CPAP, desde que o fabricante declare essa aplicação.
O encaixe, contudo, não autoriza sua instalação no ramo de um ventilador que já controla a expiração.
Válvula de PEEP, pop-off e APL: quais são as diferenças?
A válvula de PEEP estabelece um limiar inferior durante a expiração. Ela restringe a saída do gás para evitar que a pressão final caia imediatamente ao nível atmosférico.
A válvula pop-off de um reanimador cumpre outra tarefa. Também chamada de válvula de alívio ou limitadora de pressão, ela abre quando a pressão inspiratória alcança um teto definido pelo projeto, protegendo o circuito contra elevações excessivas.
Em alguns modelos, a pop-off possui um mecanismo de bloqueio temporário;, em outros, permanece sempre ativa.
O valor de abertura e a possibilidade de sobreposição precisam ser conferidos no manual, principalmente em conjuntos pediátricos e neonatais.
A APL pertence ao sistema respiratório de anestesia. A sigla significa válvula ajustável limitadora de pressão, responsável por controlar o acúmulo e liberar o excesso de gás ao sistema de exaustão durante a ventilação manual ou espontânea.
Uma descrição da Universidade da Flórida sobre o circuito de anestesia mostra que a APL comprime uma mola contra um diafragma e libera gás quando a pressão supera o ajuste.
Em muitas estações, ela fica isolada durante a ventilação mecânica.
Fechar parcialmente a APL permite gerar pressão ao comprimir o balão reservatório, mas sua marcação não equivale automaticamente a uma PEEP estável.
O fluxo de gases frescos, os vazamentos, o volume do balão e a manipulação interferem no comportamento.
Trocar uma função por outra compromete a lógica de segurança. A identificação deve considerar o equipamento, o modo em uso, o sentido do fluxo e o propósito declarado para cada válvula.
Por que a pressão ajustada pode ser diferente da pressão entregue?
As causas mais frequentes de diferença incluem:
A máscara perde vedação durante parte da expiração;
O adaptador apresenta folga ou não aciona corretamente o mecanismo;
A válvula está invertida, contaminada, desgastada ou fora da faixa funcional;
O fluxo expiratório muda com a resistência e a complacência do paciente;
A frequência altera o tempo disponível para a pressão se estabilizar;
O filtro, a umidade ou a obstrução adiciona resistência ao trajeto;
O manômetro mede em um ponto distante da conexão do paciente.
Como avaliar a compatibilidade da válvula de PEEP?
O primeiro filtro é mecânico. É necessário conferir diâmetro, formato, conexão interna ou externa, necessidade de adaptador e presença de trava.
Existem válvulas com encaixes diferentes, e uma conexão aparentemente firme pode manter folga suficiente para perder pressão.
Depois, a análise precisa alcançar o desempenho:
A faixa de ajuste deve contemplar o protocolo e a população atendida;
A resistência expiratória precisa ser compatível com o equipamento e o fluxo esperado;
O sentido de passagem deve permanecer visível após a montagem;
O conjunto deve permitir a instalação do manômetro no ponto recomendado;
O fabricante deve autorizar os filtros, os desviadores e os adaptadores pretendidos;
A válvula precisa ter regularização válida para a finalidade clínica declarada.
O perfil do paciente também modifica a especificação. Um serviço neonatal trabalha com volumes, frequências e margens de pressão diferentes daqueles encontrados em um atendimento adulto.
Essa diferença torna inadequada a compra de uma peça “universal” sem documentação correspondente.
No ambiente de ressonância magnética, a compatibilidade precisa ser formalmente declarada.
Em transporte, as quedas, as vibrações, o armazenamento e a rapidez de montagem entram na avaliação do conjunto.
Modelo descartável ou reutilizável
As duas versões podem oferecer ajuste de PEEP, porém exigem estratégias diferentes de estoque, rastreabilidade, processamento e controle funcional.
A válvula descartável costuma ser destinada a um único paciente ou episódio de uso, conforme a rotulagem.
Ela reduz etapas de reprocessamento e facilita a reposição em carrinhos de emergência, transportes e áreas com grande rotatividade.
O descarte precisa seguir o prazo, a indicação e as regras da instituição. Uma peça identificada como uso único não deve ser esterilizada para ampliar sua vida útil, porque os materiais, a lubrificação e a vedação podem não suportar esse processo.
A versão reutilizável exige uma cadeia organizada:
A desmontagem deve respeitar as instruções do fabricante;
A limpeza precisa alcançar as superfícies e passagens sem danificar a mola;
A desinfecção ou esterilização deve utilizar o método e a temperatura autorizados;
A quantidade de ciclos precisa permanecer registrada quando houver limite definido;
O teste funcional deve ocorrer depois do processamento e antes do retorno ao setor.,
O custo unitário mais alto pode ser diluído por vários usos, mas essa conta precisa incluir a mão de obra, os insumos da central de material, a embalagem, a rastreabilidade, as perdas e as unidades de reserva.
Também é importante inspecionar rachaduras, deformações, opacidade, endurecimento do diafragma e irregularidade do seletor. Uma válvula visualmente limpa pode apresentar abertura precoce ou resistência excessiva.
Na compra, compare desempenho declarado, faixa, conexão, método de processamento e vida útil prevista.
A decisão não deve ser baseada somente no preço por peça nem na preferência histórica do setor.
A escolha deve preservar a confiabilidade da válvula de PEEP em cada utilização.
Como testar a válvula de PEEP antes do uso?
O teste pré-uso confirma se a montagem produz pressão e se o gás encontra uma rota expiratória segura. Ele deve seguir as instruções do fabricante, o protocolo institucional e o sistema completo que será levado ao atendimento.
Observe a integridade do corpo, a movimentação do seletor, a legibilidade da escala, a condição das vedações, a ausência de resíduos e a validade da embalagem nos produtos descartáveis.
Depois, monte o conjunto com o adaptador previsto, o manômetro e um pulmão de teste apropriado. A verificação pode seguir esta sequência:
Confirme o fluxo indicado pelas setas e a fixação da válvula na saída expiratória;
Comprima o reanimador para avaliar o enchimento, o retorno do balão e o funcionamento da válvula do paciente;
Selecione um valor de teste previsto pelo fabricante e ventile o simulador com uma técnica estável;
Observe no manômetro a pressão ao final da expiração, sem utilizar apenas a posição do seletor;
Altere o ajuste dentro da faixa autorizada e confirme uma resposta coerente do sistema;
Verifique se a exalação permanece livre e se não há retenção causada por obstrução ou montagem invertida.
O teste da pop-off deve ser executado separadamente, quando previsto, porque ele avalia o limite inspiratório.
Confundir os resultados pode fazer uma válvula de alívio funcional parecer uma confirmação da PEEP.
Como a PEEP aparece nos aparelhos da Mhédica?
No portfólio da Mhédica, a PEEP aparece em plataformas com níveis distintos de controle.
A compreensão desse ponto evita procurar uma válvula externa onde o próprio equipamento já administra a expiração por sensores, software e atuadores internos.
Nos ventiladores pulmonares, a empresa apresenta modelos como SV300 Pro, SV600, SV70, SV300, SV700, SV900 e SV800.
Neles, a PEEP integra os parâmetros da estratégia ventilatória e é acompanhada junto às curvas, aos loops e às ferramentas de mecânica pulmonar.

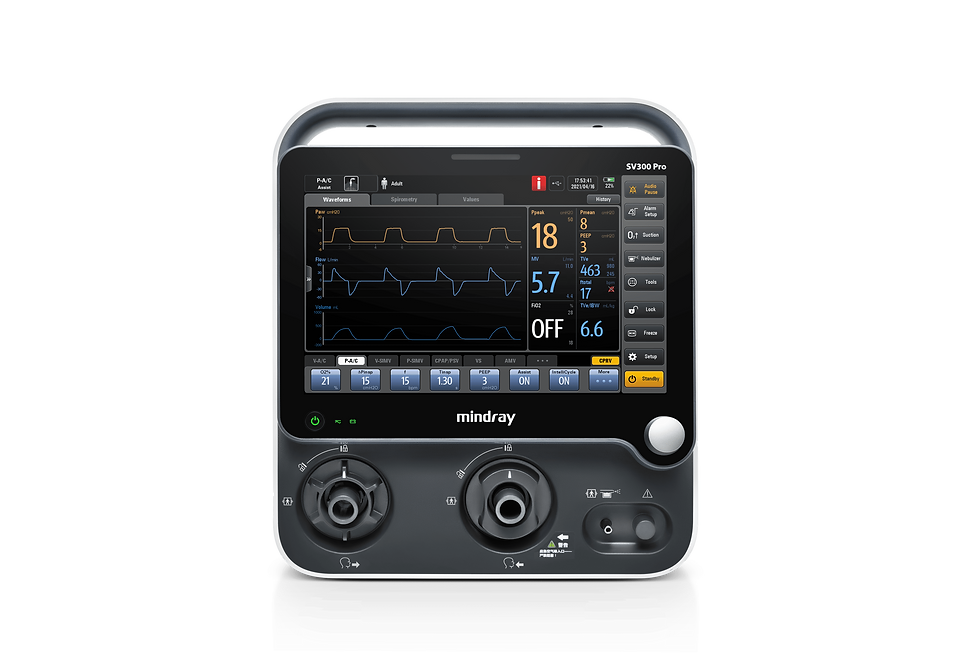

O SV300 Pro reúne modos abrangentes, recursos de proteção pulmonar e o PulmoSight, que representa, de forma gráfica a resistência, complacência e respiração.
Os modelos SV600 e SV800 incluem modalidades invasivas, não invasivas e NCPAP, além de curvas, loops e ferramentas respiratórias.
No SV70, a PEEP recebe uma camada adicional de leitura: a plataforma oferece monitoramento contínuo de PEEP intrínseca em ventilação não invasiva, sem exigir um sensor adicional, conforme a documentação técnica do fabricante.
Os ventiladores de transporte TV80 e TV50 levam o controle ventilatório para deslocamentos e cenários móveis.
A instituição deve comparar autonomia, circuito, população atendida, modos e limites de pressão da configuração cotada.
Nos sistemas de anestesia, a PEEP é produzida pelo ventilador integrado durante a ventilação mecânica.
A APL permanece relacionada ao circuito manual e precisa ser interpretada conforme o modo selecionado na estação.
A Mhédica também oferece reanimadores manuais Standard e Premium.
Conclusão
A válvula de PEEP ocupa poucos centímetros do circuito, mas sua escolha exige uma visão completa da ventilação.
A instituição precisa saber qual equipamento gera a pressão, onde ela será medida e como o conjunto responderá durante a expiração.
