Eletrocardiógrafo 12 derivações: guia completo
Dez eletrodos encostam na pele; doze traçados chegam ao laudo. Essa conta resume a lógica do eletrocardiógrafo 12 derivações: relações elétricas calculadas dão forma a um documento clínico lido em consultórios, enfermarias e emergências.
Entre o batimento e o papel existe uma cadeia delicada, na qual preparo do paciente, posição anatômica, qualidade do contato, configuração e identificação influenciam a utilidade do registro.
Para quem compra o equipamento, o número estampado no catálogo também pede contexto.
Dois modelos descritos como “12 derivações” podem entregar experiências bem diferentes em mobilidade, visualização, impressão, integração e organização da rotina.
Os critérios gerais para escolher um eletrocardiógrafo ajudam a enquadrar essa decisão, mas há uma etapa anterior: compreender exatamente o que o aparelho mede e o significado dos termos usados na ficha técnica.
O que é um eletrocardiógrafo de 12 derivações?
O eletrocardiógrafo de 12 derivações é o equipamento destinado a adquirir, processar, exibir e registrar o eletrocardiograma de repouso padrão.
O exame representa variações de voltagem produzidas pela despolarização e pela repolarização do miocárdio ao longo do tempo.
Cada derivação resulta de uma comparação elétrica definida, e não de uma câmera apontada para o coração.
A padronização técnica da AHA, ACC e HRS define o ECG convencional como o registro das diferenças de potencial entre locais prescritos da superfície corporal durante o ciclo cardíaco.
A posição correta desses pontos sustenta a comparação entre exames.
Vale distinguir três elementos do processo:
O aparelho é o eletrocardiógrafo;
O procedimento e o traçado recebem o nome de eletrocardiograma;
A interpretação documentada constitui o laudo médico.
Os eletrodos funcionam como sensores passivos. Conforme explica o MedlinePlus, serviço da National Library of Medicine, o exame apenas registra os sinais do coração e não envia eletricidade ao corpo.
Também não há emissão de radiação ionizante. O contato limita-se aos eletrodos sobre a pele, embora a retirada dos adesivos possa causar desconforto leve ou irritação local em algumas pessoas.

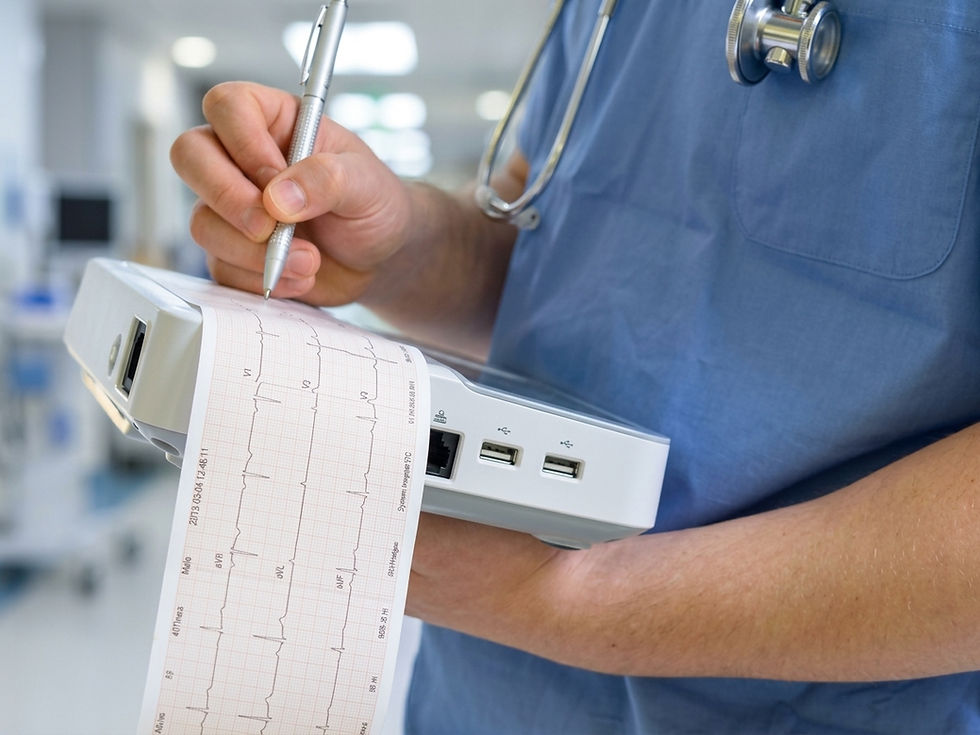

Como o aparelho registra a atividade elétrica cardíaca
O sinal que alcança a pele tem amplitude pequena e chega acompanhado de interferências: contração muscular, movimento, contato instável, rede elétrica e deslocamento dos cabos.
O eletrocardiógrafo precisa preservar a morfologia útil enquanto controla esses ruídos.
A cadeia de aquisição ocorre em etapas:
Os eletrodos captam os potenciais na superfície corporal;
O cabo conduz esses sinais às entradas protegidas do equipamento;
O amplificador diferencial mede a diferença entre os pontos que compõem cada derivação;
Os filtros configurados para ECG atenuam interferências sem apagar detalhes clínicos;
O conversor digital transforma a voltagem em amostras que podem ser exibidas, armazenadas e impressas.
O resultado aparece como ondas e intervalos. A onda P corresponde à despolarização atrial; o complexo QRS, à despolarização ventricular; e a onda T, à repolarização ventricular.
Filtros excessivos podem suavizar trechos relevantes, enquanto um cabo solto pode simular pausas ou alterações de ritmo.
Antes de aceitar a gravação, o operador deve conferir a linha de base, a presença das curvas e a indicação de eletrodo desconectado.
Nos sistemas digitais, a identificação correta evita que um bom traçado seja associado ao paciente errado.
A conectividade em hospitais entra depois da aquisição e precisa preservar a forma de onda original e os dados demográficos.
Quais são as 12 derivações do eletrocardiograma?
As 12 derivações são I, II, III, aVR, aVL, aVF e V1 a V6. As seis primeiras descrevem o plano frontal; as precordiais observam a propagação elétrica no plano horizontal.
I, II e III são derivações bipolares dos membros. Em uma forma simplificada, o equipamento calcula:
I = braço esquerdo − braço direito;
II = perna esquerda − braço direito;
III = perna esquerda − braço esquerdo.
aVR, aVL e aVF são derivações unipolares aumentadas. Cada uma usa um membro como polo explorador positivo e compara seu potencial com uma referência formada pelos outros dois.
V1, V2, V3, V4, V5 e V6 utilizam os eletrodos torácicos como polos exploradores. A referência é o terminal central de Wilson, construído matematicamente a partir dos potenciais dos membros.
O eletrocardiógrafo recebe sinais físicos e produz relações elétricas; algumas dessas relações são derivadas das mesmas entradas sem exigir um sensor adicional.
Um monitor multiparâmetro pode oferecer seleções de ECG diferentes do protocolo diagnóstico completo, mesmo quando apresenta curvas cardíacas adequadas à vigilância contínua.
Por que são usados dez eletrodos para formar 12 derivações?
O ECG padrão utiliza quatro eletrodos relacionados aos membros e seis precordiais. RA, LA e LL participam das combinações do plano frontal; RL atua como referência elétrica e auxilia a rejeição de ruído, conforme a arquitetura do aparelho.
Os seis pontos no tórax alimentam as perspectivas precordiais. Como o sistema cria mais de uma comparação a partir dos três membros exploradores, o total de vistas supera o número de contatos usados para construí-las.
Em termos práticos, a distribuição fica assim:
Quatro eletrodos periféricos: braço direito, braço esquerdo, perna direita e perna esquerda;
Seis eletrodos torácicos: posições precordiais padronizadas;
Doze resultados: seis projeções frontais e seis horizontais.
O eletrodo da perna direita não gera uma perspectiva diagnóstica própria. Chamá-lo simplesmente de “terra” ajuda na comunicação cotidiana, mas “referência para redução de interferência” descreve melhor sua função nos circuitos modernos.
O cálculo simultâneo tem outra vantagem: as curvas correspondem ao mesmo intervalo fisiológico.
Se cada perspectiva fosse obtida em momentos diferentes, uma extrassístole ou uma mudança de frequência poderia dificultar a comparação.
Um cabo de dez vias, portanto, não limita o exame a dez derivações.
Da mesma forma, acrescentar adesivos sem protocolo não cria automaticamente novas vistas válidas; derivações direitas ou posteriores exigem posições específicas, identificação própria e indicação clínica.
O que significa observar o coração em diferentes derivações?
Cada derivação registra a projeção do vetor elétrico cardíaco sobre um eixo.
Quando a ativação se dirige ao polo positivo, a deflexão tende a subir; quando se afasta, tende a descer; se cruza o eixo quase perpendicularmente, o traçado pode ficar bifásico.
A leitura ganha consistência quando considera derivações vizinhas, evolução seriada e contexto.
A diretriz brasileira para análise e emissão de laudos eletrocardiográficos organiza critérios para ritmo, condução, sobrecargas e alterações do segmento ST e da onda T.
O mesmo princípio ajuda a entender a polaridade de aVR, frequentemente negativa em ritmo sinusal normal: a direção dominante da ativação se afasta do braço direito.
Uma curva invertida pode ser exatamente a resposta esperada para aquele eixo.
O eletrocardiógrafo 12 derivações oferece diversidade espacial. A conclusão médica nasce do padrão formado pelo conjunto, e não de uma linha destacada fora do restante do exame.
Eletrocardiógrafo de 12 derivações e 12 canais são iguais?
Não necessariamente. Derivação identifica a relação elétrica observada; canal descreve quantos sinais o aparelho consegue adquirir, apresentar ou registrar ao mesmo tempo.
Um equipamento pode adquirir as 12 derivações simultaneamente e imprimi-las em grupos de três ou seis. Outro pode mostrá-las juntas na tela, mas ter uma impressora com quantidade menor de trilhas por faixa de papel.
Ao comparar modelos, peça quatro respostas separadas:
Quantas derivações são adquiridas simultaneamente;
Quantas curvas aparecem ao mesmo tempo no visor;
Quantas são impressas por linha ou sequência;
Quais formatos de relatório ficam disponíveis.
O número “12” diante da palavra canal só é informativo quando a documentação explica a etapa à qual ele se refere.
Também vale conferir largura do papel, resolução, velocidade de impressão e possibilidade de rever o sinal antes de confirmar o registro.
A IEC 60601-2-25 trata da segurança básica e do desempenho essencial dos eletrocardiógrafos que produzem relatórios para fins diagnósticos.
Esse enquadramento é mais útil do que comparar apenas termos comerciais.
Para a engenharia clínica, interessa saber se o aparelho captura o mesmo batimento nas perspectivas exigidas, entrega um documento legível e mantém fidelidade suficiente para mensurações.
Para que serve o eletrocardiógrafo de 12 derivações?
O eletrocardiógrafo de 12 derivações fornece um registro de repouso para avaliar frequência, origem e regularidade do ritmo, eixo elétrico, intervalos, condução atrioventricular e intraventricular, progressão das ondas e alterações de repolarização.
Na prática, ele pode apoiar a investigação de:
Dor torácica e suspeita de síndrome coronariana aguda;
Palpitações, síncope, tontura ou dispneia;
Bradicardias, taquicardias e bloqueios;
Padrões de sobrecarga de câmaras;
Efeitos eletrocardiográficos de eletrólitos, medicamentos ou dispositivos;
Mudanças observadas antes e depois de uma intervenção.
Em pacientes com dor torácica aguda, a diretriz conjunta AHA/ACC de avaliação da dor no peito recomenda adquirir e interpretar o ECG de 12 derivações em até dez minutos da chegada.
Um traçado inicial normal não encerra a avaliação quando a suspeita permanece.
O exame também orienta procedimentos que dependem da identificação do ritmo. Na cardioversão sincronizada, reconhecer os complexos e caracterizar a arritmia antecede a decisão terapêutica; já o desfibrilador DEA atende outra lógica de emergência.
O ECG não mede diretamente o débito cardíaco, não demonstra a anatomia coronariana e pode não capturar um evento intermitente.
Outros métodos serão necessários quando a pergunta clínica envolver estrutura, perfusão ou sintomas episódicos.
Qual é a diferença entre ECG de 12 derivações, monitor e Holter?
Os três registram sinais elétricos cardíacos, porém respondem a perguntas diferentes. A duração, a posição dos eletrodos, os filtros e a forma de apresentação mudam conforme o objetivo assistencial.
ECG de 12 derivações: retrato curto, padronizado e voltado à análise diagnóstica da morfologia em múltiplos eixos;
Monitor cardíaco: acompanha ritmo, frequência, tendências e alarmes à beira do leito, geralmente com menos eletrodos ou posições modificadas. A categoria possui requisitos próprios na IEC 60601-2-27;
Holter: grava o ECG durante as atividades habituais por 24 ou 48 horas, podendo alcançar períodos maiores conforme o sistema. Os equipamentos ambulatoriais são tratados na IEC 60601-2-47.
O consenso ISHNE-HRS sobre ECG ambulatorial orienta escolher a tecnologia conforme a frequência dos sintomas, a duração provável dos eventos e a necessidade de correlação entre queixa e ritmo.
Um episódio presente naquele momento favorece o ECG de repouso; uma instabilidade durante a internação pede vigilância contínua; uma palpitação esporádica pode exigir gravação prolongada.
O monitor de sinais vitais ainda integra ECG a pressão, oxigenação e outras variáveis, ampliando o contexto fisiológico.
O monitor cardíaco substitui o eletrocardiógrafo?
O monitor cardíaco não substitui o eletrocardiógrafo quando há indicação de um registro diagnóstico padronizado.
Sua prioridade é vigiar o paciente, reconhecer mudanças e emitir alarmes; para isso, pode empregar derivações reduzidas, eletrodos no tronco e filtros próprios.
Essas escolhas favorecem a estabilidade durante o movimento e a observação prolongada, mas podem modificar amplitude, eixo ou segmento ST.
As recomendações da AHA para monitorização eletrocardiográfica hospitalar diferenciam as posições usadas no monitor das posições periféricas do ECG padrão.
Mesmo quando um monitor oferece tela de 12 derivações ou análise de ST, a equipe precisa verificar se o modo acionado realiza aquisição diagnóstica, com geometria, calibração, largura de banda e documentação previstas no protocolo institucional.
Na rotina, cada equipamento assume uma função:
O monitor sinaliza um evento ou uma tendência;
O profissional confere o paciente, o pulso e a qualidade do sinal;
O eletrocardiógrafo registra as perspectivas padronizadas quando o quadro exige documentação diagnóstica;
O médico integra o traçado aos sintomas e aos demais exames.
A frequência indicada por um oxímetro portátil também não resolve essa lacuna: ela deriva da onda de pulso e não oferece morfologia elétrica suficiente para classificar uma arritmia.
Em projetos de sala cirúrgica inteligente, essa complementaridade deve aparecer no fluxo, com cada equipamento reservado à finalidade para a qual foi validado.
Como é realizado o ECG de 12 derivações?
O exame começa pela identificação do paciente, por uma explicação breve e pelo repouso em decúbito dorsal.
A pele deve estar limpa e seca; os pelos são aparados apenas quando prejudicam a aderência.
Os quatro eletrodos periféricos são posicionados em braços e pernas, em pontos equivalentes e simétricos.
Se o protocolo exigir transferência para o tronco, a mudança deve ser documentada, pois limita a comparação com o ECG padrão.
Depois dos eletrodos periféricos, posicionam-se os torácicos:
V1: quarto espaço intercostal, borda esternal direita;
V2: quarto espaço intercostal, borda esternal esquerda;
V4: quinto espaço intercostal, linha hemiclavicular esquerda;
V3: ponto médio entre V2 e V4;
V5: linha axilar anterior, no mesmo nível horizontal de V4;
V6: linha axilar média, alinhada a V4 e V5.
A padronização de aquisição e posicionamento publicada pela AHA alerta que deslocar os eletrodos precordiais pode alterar o traçado.
No registro convencional, usam-se velocidade de 25 mm/s e ganho de 10 mm/mV, salvo necessidade diferente, que deve constar no documento.
O paciente permanece quieto, sem conversar, enquanto o operador observa artefatos e confirma os dados.
V1 e V2 colocados altos demais, inversão dos cabos dos membros, contato ruim e tremor estão entre as falhas frequentes.
Em avaliações pré-operatórias inseridas no fluxo de equipamentos do centro cirúrgico, a padronização continua indispensável.
Quais eletrocardiógrafos a Mhédica oferece?
O portfólio atual da Mhédica reúne dois eletrocardiógrafos de repouso da linha BeneHeart, da Mindray: R300 e R700.
Ambos realizam exames de eletrocardiograma com 12 derivações, mas apresentam diferenças em portabilidade, tamanho de tela, recursos de análise e conectividade, atendendo a diferentes necessidades das instituições de saúde.
BeneHeart R300: eletrocardiógrafo compacto e portátil, com peso aproximado de 1,28 kg, incluindo a bateria. Possui tela colorida de cinco polegadas para visualização das formas de onda em tempo real, registrador térmico compatível com papel em rolo ou sanfonado e capacidade de armazenamento superior a mil relatórios.
BeneHeart R700: eletrocardiógrafo com tela sensível ao toque de 12,1 polegadas, resolução de 1280 × 800 pixels e ferramentas avançadas de análise do traçado cardíaco. Conta com algoritmos de interpretação da Universidade de Glasgow e da Mindray, recursos para avaliação do segmento ST e identificação de alterações do ritmo cardíaco.
A assistência técnica de equipamentos hospitalares contribui para a disponibilidade operacional, a manutenção e a rastreabilidade dos equipamentos durante sua vida útil.
Conclusão
Um eletrocardiógrafo de 12 derivações confiável deve reunir qualidade de aquisição do sinal, clareza dos traçados, recursos de identificação do paciente e funcionalidades compatíveis com as necessidades da rotina clínica.
Para conhecer as características dos modelos R300 e R700 e consultar a disponibilidade para demonstração, agende uma visita ao showroom da Mhédica.
